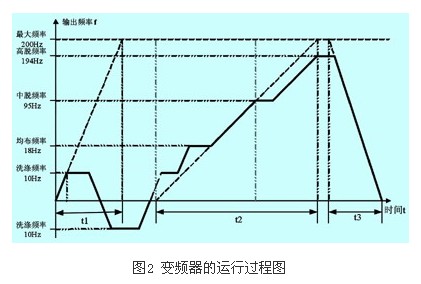

同樣對于xgq-30f，取重力加速度g=9.8m/s2，可計算出f2≥193.1hz，于是變頻器的高脫水頻率取194hz，變頻器的運行過程如圖2所示。時間t1表示洗滌時的加速時間，因與減速時間通常一致，洗滌設備，因此沒有單獨標出，而t2表示脫水加速時間，t3表示脫水完畢的減速時間。為獲得較強揉搓作用，洗滌時間t1通常設置得較短，這樣滾筒轉速就可以在短時間內達到設定值。而脫水的加/減速時間則設置得比較長，避免出現過電流或過電壓故障。

3 工業水洗機的常見故障分析

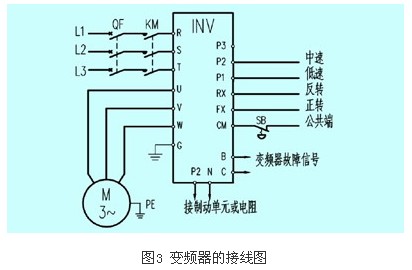

　　國內的工業水洗機多使用lg公司的is5系列洗滌機械專用變頻器，工業洗衣機，因此后文涉及到的接線圖或參數都是按照is5的手冊給出。其接線圖如圖3所示。

　　水洗機上的變頻器容易出現故障，一是因為變頻器的負載變化較大、頻率范圍寬、振動大。不同重量的布草、不同的高度的洗滌液位以及滾筒轉動時布草的跌落等，都會引起負載力矩的大范圍變化。二是水洗機的使用環境通常都比較惡劣。國內的洗衣房相當一部分位于地下，濕度和灰塵大，并且由于敷設大量的蒸汽管道，夏天時的環境溫度非常高。因此導致了變頻器容易出現三大故障：過熱故障、過電流故障、過電壓故障，大型洗衣機，統計表明，m.gcruxv.cn，大型洗衣機，m.gcruxv.cn，這三類故障約占變頻器總故障率的80％。

　　過熱故障發生的原因是，安裝在散熱片上的溫度開關，檢測到散熱片的溫度超過了安全的溫度值，于是溫度開關斷開，m.gcruxv.cn，變頻器控制回路檢測到后，停止主回路輸出，并給出過熱提示。這個故障多發生于夏天，夏天時溫度很高，而洗衣房中布草所產生的毛絨經常堵塞散熱片的鰭片或加強空氣流通的風扇進風口，工業洗衣機，m.gcruxv.cn，引起散熱不良，熱量累積使散熱片溫度過高，造成過熱故障。好的辦法就是對變頻器的散熱片、散熱風扇定期除塵，在夏天時可借助其它通風設備加強散熱。這個看似簡單的故障，卻是三大故障之首，也許是用戶對此不夠了解或者不夠重視的緣故。

　　過電流故障發生的原因是，通過互感器檢測到變頻器輸出到電機的電流超過變頻器額定電流的兩倍，并持續10s，則變頻器停止主回路輸出，給出過電流提示。對水洗機來說，一個運行周期約50min，洗滌所占的時間約為40nin，因此過電流一般發生在洗滌時，出現原因都是轉矩補償不恰當引起的。轉矩補償在低頻時，為補償電動機定子繞組電阻引起的電壓降，采用保證＝常數的方法。無論轉矩設置過大或過小，洗衣房設備，都可能出現過電流故障。補償過大，電機定子會因磁飽和出現大電流；補償過小，電機又會因輸出力矩不足而出現大電流。轉矩補償量設置值過大還是過小比較容易判別。在不放布草時，用手轉動滾筒可以先排除機械方面的問題，然后進行洗滌，如果此時出現過電流，就可能是過補償引起的。將fu1-26（轉矩補償方式）改為手動補償，并將fu1-27/28（正/反轉轉矩補償量）從默認的2％減小為1％，再次洗滌運行，如果電流減小，即確認為轉矩過補償，可進一步減小補償量或減小輸出電壓值來減小運行電流。如果在放了布草和一定高度的液位運行時出現過電流，可以嘗試fu1-27/28（正/反轉轉矩補償量）增大為3％，也可以降低液位或減輕布草重量，再次洗滌運行，如果電流減小即確認為轉矩欠補償。要通過多次更改補償量，然后運行來找到小電流點。根據經驗，工業水洗機，在調試中，滾筒中裝洗滌總重量的60％的布草，洗滌液位加為中水位時，nthaishi.com，調試轉矩補償量，使變頻器運行電流小于額定電流的80％，這樣變頻器就不容易出現過電流故障。對于用戶來說，由于軸承的磨損或者潤滑脂的干涸等，也可能引起負載變化，此時也需要調整轉矩補償量來解決。
